Z tego artykułu dowiesz się, czym różnią się zawiesia pasowe od wężowych i kiedy wybrać które, co oznaczają kolory i etykiety zawiesi, jak zmienia się nośność w zależności od sposobu zawieszenia, jak dobrać zawiesie 1 t, 3 t czy 5 t do konkretnego ładunku, jakie normy obowiązują oraz kiedy zawiesie trzeba wycofać z użytku.
Zawiesia pasowe a zawiesia wężowe – różnica
Oba typy są wykonane z włókien poliestrowych i mają tę samą logikę oznaczeń, ale różnią się konstrukcją i zastosowaniem. Zawiesie pasowe to płaska, szeroka taśma (zwykle jedno- lub dwuwarstwowa) z pętlami na końcach – szeroka powierzchnia styku rozkłada nacisk, dlatego pasy są pierwszym wyborem do ładunków lakierowanych, blach, elementów z tworzyw i wszystkiego, co łatwo zarysować. Zawiesie wężowe to bezkońcowa pętla z włókien w ochronnym rękawie – układa się do kształtu ładunku, dlatego lepiej trzyma elementy okrągłe, nieregularne i rury, a przy zawieszeniu „na pętlę" zaciska się i nie zsuwa.
W praktyce w większości zakładów potrzebne są oba typy: pasy do transportu detali i palet z gładkimi elementami, węże do rur, kształtowników i ładunków, które trzeba objąć. Pełną ofertę pasów w różnych nośnościach i długościach znajdziesz w kategorii zawiesia pasowe, a zawiesia wężowe – pod adresem https://lin-dar.pl/zawiesia-wezowe/.
Kolory zawiesi i DOR – co oznacza etykieta
Kolor taśmy nie jest ozdobą – wynika z normy PN-EN 1492-1 (zawiesia pasowe) i PN-EN 1492-2 (zawiesia wężowe) i jednoznacznie określa dopuszczalne obciążenie robocze przy zawieszeniu prostym:
fiolet – 1 t, zieleń – 2 t, żółty – 3 t, szary – 4 t, czerwony – 5 t, brązowy – 6 t, niebieski – 8 t, pomarańczowy – 10 t. Powyżej 10 t zawiesia są pomarańczowe niezależnie od nośności, a DOR odczytuje się z etykiety.
Etykieta zawiesia musi zawierać: DOR przy zawieszeniu prostym, tabelę nośności dla innych sposobów zawieszenia, materiał, długość nominalną, numer normy, oznaczenie CE, nazwę producenta i numer identyfikacyjny pozwalający powiązać zawiesie z deklaracją zgodności. Zawiesie bez czytelnej etykiety nie może być używane – bez względu na stan taśmy. Etykieta pasowa jest niebieska dla poliestru, zielona dla poliamidu i brązowa dla polipropylenu; w Polsce niemal wszystkie zawiesia to poliester.
Sposób zawieszenia zmienia nośność
DOR z etykiety dotyczy zawieszenia prostego – zawiesie wisi pionowo, obie pętle na haku i ładunku. Każdy inny układ zmienia realną nośność i to jest najczęstsze źródło błędów na hali.
Zawieszenie na pętlę (przewleczone)
Zawiesie owija ładunek i przechodzi przez własną pętlę. Zacisk usztywnia chwyt, ale nośność spada do 0,8 DOR – taśma pracuje z załamaniem.

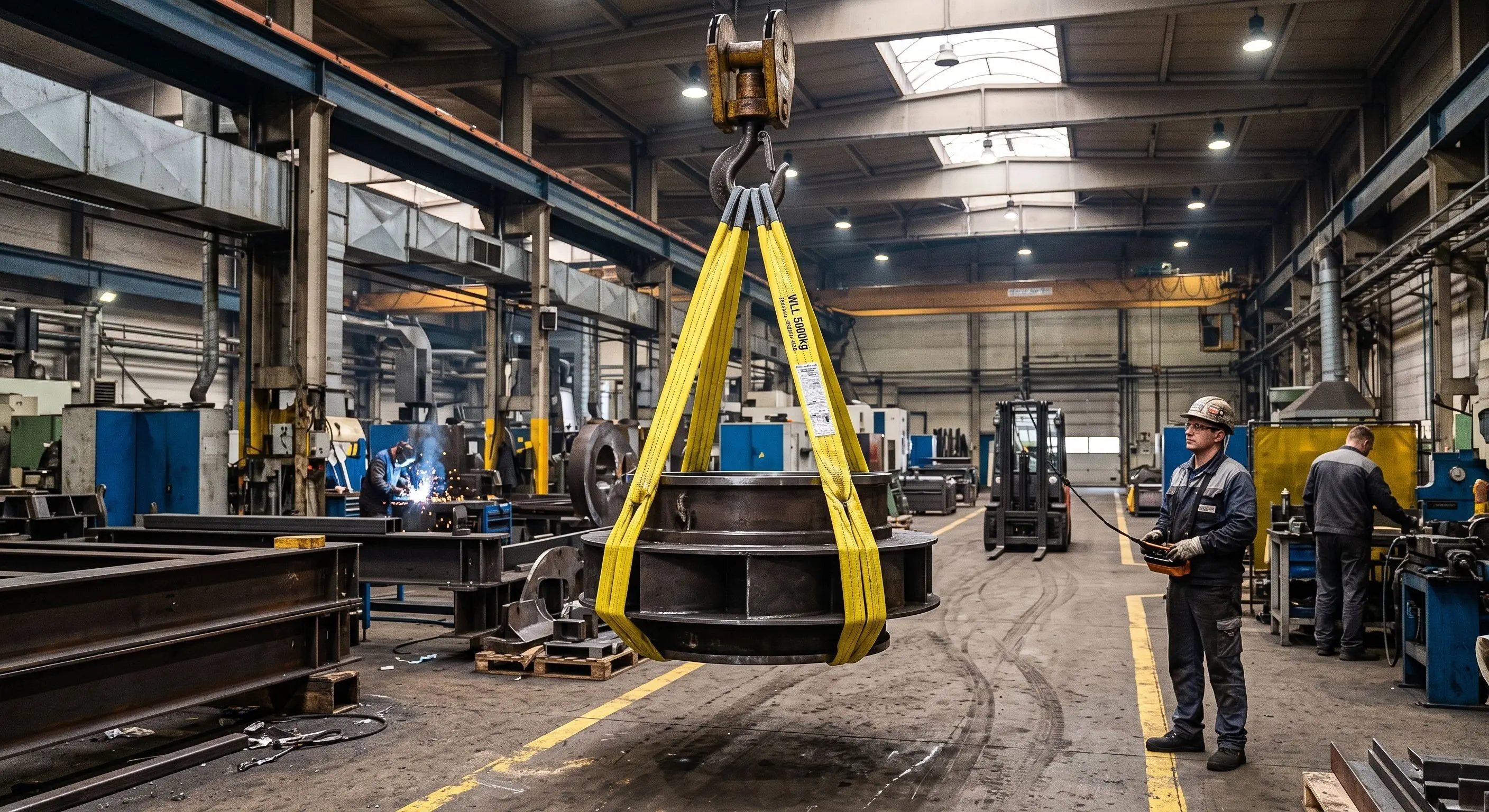

Zawieszenie koszowe („U")
Zawiesie podchodzi pod ładunek, obie pętle na haku. Przy pionowych ramionach nośność rośnie do 2 DOR, ale tylko wtedy, gdy ładunek nie może się przesunąć – przy gładkich elementach potrzebne są dwa zawiesia lub trawersa.
Zawieszenie dwucięgnowe i kąt rozwarcia
Przy dwóch zawiesiach pracujących pod kątem nośność zależy od kąta między cięgnami: do 45° – 1,4 DOR na parę, od 45° do 60° – 1,0 DOR. Powyżej 60° zawiesi nie wolno używać, bo siły w cięgnach rosną szybciej niż przenoszony ciężar. Zasada praktyczna: im szerzej rozstawione punkty zaczepienia, tym dłuższe zawiesia trzeba wziąć, żeby utrzymać kąt w bezpiecznym zakresie.
Jak dobrać zawiesie pasowe do ładunku
Po pierwsze – masa ładunku, z zapasem. Zawiesie pasowe 3 t nie jest przeznaczone do ładunku 2,9 t w zawieszeniu na pętlę (0,8 × 3 t = 2,4 t). Po drugie – sposób zawieszenia, zgodnie z tabelą na etykiecie. Po trzecie – kształt i powierzchnia: krawędzie ostre wymagają ochraniaczy narożnych lub rękawów, bo przecięta taśma traci nośność natychmiast. Po czwarte – długość: mierzy się między wewnętrznymi krawędziami pętli, a dobiera tak, żeby kąt rozwarcia nie przekroczył 60°. Po piąte – zakończenia: pętle płaskie do haków, pętle wzmocnione do intensywnej pracy, haki lub ogniwa, gdy zawiesie ma pracować w zestawie wielocięgnowym.
Najczęściej stosowane nośności w zakładach produkcyjnych to zawiesie pasowe 1 t i 2 t do detali, 3 t do palet i elementów maszyn, 5 t do konstrukcji stalowych. W przypadku ładunków powyżej 5 t warto rozważyć zawiesia łańcuchowe lub linowe – są mniej podatne na przecięcie i lepiej znoszą kontakt z ostrymi krawędziami.
Kontrola i wycofanie z użytku
Zawiesie pasowe podlega kontroli przed każdym użyciem (wzrokowa, przez operatora) i przeglądowi okresowemu co najmniej raz na 12 miesięcy przez osobę kompetentną. Zawiesie należy wycofać, gdy: etykieta jest nieczytelna lub jej brak, taśma ma przecięcia, przetarcia lub uszkodzenia szwów, włókna są stwardniałe od chemikaliów lub wysokiej temperatury, pętle lub okucia są zdeformowane, albo zawiesie było przeciążone lub użyte niezgodnie z tabelą nośności. Zawiesia z tworzyw sztucznych nie nadają się do naprawy – uszkodzone trzeba zniszczyć, żeby nie wróciły do obiegu.
Do rejestru zawiesi w zakładzie warto wpisać numer identyfikacyjny z etykiety, datę zakupu, datę ostatniego przeglądu i wynik. Przy kontroli UDT lub inspekcji pracy to pierwsze, o co pyta kontroler.
Normy i odpowiedzialność
Zawiesia pasowe produkuje się według PN-EN 1492-1, wężowe według PN-EN 1492-2; obie normy określają współczynnik bezpieczeństwa 7:1 – zawiesie o DOR 1 t musi wytrzymać próbę 7 t bez zerwania. Producent wystawia deklarację zgodności i certyfikat, a użytkownik odpowiada za dobór, kontrolę i sposób użycia. Kupując zawiesia od producenta z dostępną dokumentacją, oszczędza się czas przy każdej kontroli i eliminuje ryzyko zawiesi bez pełnych oznaczeń, które wciąż trafiają na rynek z importu.
FAQ – najczęstsze pytania
Co oznaczają kolory zawiesi pasowych?
Dopuszczalne obciążenie robocze przy zawieszeniu prostym: fiolet 1 t, zieleń 2 t, żółty 3 t, szary 4 t, czerwony 5 t, brązowy 6 t, niebieski 8 t, pomarańczowy 10 t i więcej.
Zawiesie pasowe czy wężowe – co wybrać?
Pasowe do ładunków o gładkich, lakierowanych lub płaskich powierzchniach; wężowe do rur, kształtowników i elementów nieregularnych, które trzeba objąć.
Ile udźwignie zawiesie pasowe 5 t na pętlę?
4 t – przy zawieszeniu na pętlę (przewleczonym) nośność spada do 0,8 DOR.
Jaki jest maksymalny kąt rozwarcia zawiesia?
60° między cięgnami. Do 45° para zawiesi przenosi 1,4 DOR, między 45° a 60° – 1,0 DOR, powyżej 60° zawiesi nie wolno używać.
Jak często kontrolować zawiesia pasowe?
Wzrokowo przed każdym użyciem i przeglądem okresowym co najmniej raz na 12 miesięcy przez osobę kompetentną, z wpisem do rejestru.
